標準同步帶寬度 K W L

09=9MM 11 16 28

15=15MM 17 22 34

25=25MM 27 32 44

30=30MM 32 37 49

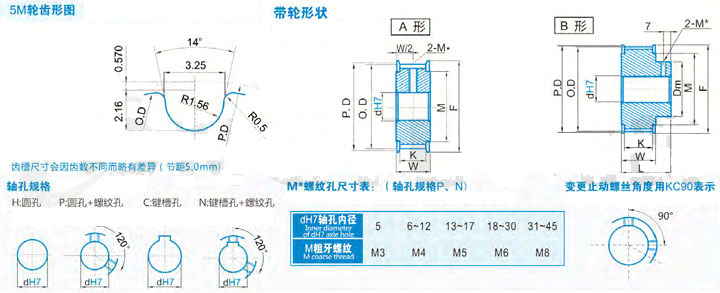

規格形狀節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7

A形 B形|C形

H P C|N H P C|N

5M*14 A|B 22.28 21.14 25 16 14 6~10 6~10 8|10 6~10 6~8

5M*15 23.87 22.73 28 18 15 6~10 6~10 8|10 6~10 6~8

5M*16 25.46 24.32 32 20 17 7~12 7~12 8~12 7~12 7~10 8

5M*18 28.65 27.51 33 22 19 7~14 7~12 8~12 7~14 7~11 8|10

5M*19 30.24 29.10 35 24 19 6~16 6~16 8~16 6~15 6~11 8|10

5M*20 31.83 30.69 35 24 19 7~16 7~16 8~16 7~15 7~11 8|10

5M*22 35.01 33.87 41 28 24 7~19 7~18 8~18 7~19 7~15 8~12

5M*24 38.20 37.06 44 32 27 7~22 7~20 8~20 7~22 7~17 8~13

5M*25 39.79 38.65 44 32 27 7~22 7~20 8~20 7~22 7~17 8~15

5M*26 41.38 40.24 48 36 31 8~27 8~22 8~22 8~27 8~21 8~17

5M*28 44.56 43.42 48 36 32 8~27 8~24 8~24 8~27 8~22 8~18

5M*30 47.75 46.61 51 36 33 10~28 10~26 10~26 10~28 10~23 10~18

5M*32 50.93 49.79 55 39 37 10~32 10~28 10~28 10~32 10~27 10~22

5M*34 54.11 52.97 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25

5M*36 57.30 56.16 60 46 40 10~37 10~30 10~30 10~36 10~30 10~25

5M*40 63.66 62.52 67 50 47 10~42 10~38 10~38 10~42 10~35 10~28

5M*44 70.03 68.89 75 55 50 12~50 12~42 12~40 12~46 12~38 12~32

5M*48 76.39 75.25 83 63 60 12~55 12~45 12~40 12~55 12~45 12~40

5M*50 79.58 78.44 86 66 63 12~59 12~45 12~43 12~59 12~45 12~43

5M*60 95.48 94.34 99 78 75 12~72 12~45 12~45 12~71 12~45 12~45

5M*72 114.59 113.45 119 100 90 12~80 12~65 12~50 12~80 12~65 12~50

注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。

基準額定功率表：Htd5M型號/同步帶寬度20mm（Kw）
主動輪	主動輪齒數
轉速	14	16	18	20	24	28	32	36	40	44	48	56	64	72	80
20	0.013	0.015	0.018	0.021	0.026	0.031	0.036	0.041	0.047	0.060	0.068	0.078	0.088	0.096	0.107
40	0.026	0.031	0.034	0.039	0.049	0.057	0.070	0.081	0.094	0.111	0.124	0.148	0.166	0.187	0.207
60	0.036	0.044	0.049	0.057	0.070	0.086	0.101	0.119	0.137	0.163	0.184	0.216	0.246	0.275	0.306
100	0.060	0.070	0.081	0.094	0.117	0.143	0.169	0.197	0.228	0.267	0.301	0.255	0.404	0.454	0.506
200	0.119	0.140	0.161	0.182	0.231	0.280	0.335	0.391	0.454	0.524	0.594	0.703	0.801	0.903	1.002
300	0.161	0.190	0.218	0.246	0.312	0.378	0.449	0.527	0.607	0.698	0.786	0.931	1.064	1.196	1.329
400	0.200	0.236	0.270	0.306	0.384	0.467	0.555	0.649	0.745	0.853	0.962	1.139	1.299	1.463	1.624
500	0.239	0.278	0.319	0.363	0.454	0.550	0.654	0.760	0.874	0.999	1.124	1.331	1.520	1.709	1.897
600	0.272	0.319	0.366	0.415	0.519	0.628	0.745	0.869	0.996	1.136	1.276	1.513	1.725	1.940	2.153
700	0.306	0.358	0.412	0.467	0.581	0.705	0.835	0.970	1.113	1.266	1.421	1.684	1.923	2.158	2.397
800	0.340	0.397	0.454	0.517	0.643	0.778	0.919	1.069	1.224	1.391	1.559	1.847	2.107	2.369	2.628
870	0.366	0.425	0.487	0.553	0.688	0.830	0.981	1.139	1.297	1.476	1.652	1.956	2.234	2.511	2.786
900	0.374	0.436	0.500	0.566	0.703	0.851	1.004	1.165	1.329	1.513	1.694	2.002	2.288	2.568	2.851
1000	0.404	0.472	0.540	0.612	0.760	0.919	1.085	1.258	1.432	1.629	1.821	2.156	2.459	2.763	3.064
1160	0.454	0.527	0.605	0.685	0.851	1.025	1.209	1.398	1.593	1.808	2.021	2.398	2.724	3.059	3.391
1200	0.464	0.542	0.620	0.701	0.872	1.051	1.237	1.435	1.632	1.850	2.068	2.444	2.789	3.132	3.468
1400	0.521	0.607	0.695	0.786	0.978	1.175	1.385	1.600	1.821	2.060	2.301	2.716	3.098	3.474	3.848
1450	0.537	0.626	0.716	0.807	1.002	1.207	1.419	1.643	1.868	2.111	2.356	2.784	3.173	3.557	3.938
1600	0.579	0.672	0.771	0.869	1.079	1.297	1.525	1.761	2.000	2.254	2.514	2.968	3.380	3.790	4.195
1750	0.617	0.718	0.822	0.929	1.152	1.385	1.626	1.878	2.132	2.400	2.672	3.152	3.591	4.021	4.444
1800	0.633	0.735	0.840	0.949	1.175	1.414	1.660	1.914	2.174	2.446	2.724	3.214	3.658	4.094	4.527
2000	0.685	0.797	0.910	1.027	1.271	1.525	1.790	2.065	2.340	2.630	2.927	3.448	3.920	4.382	4.835
2400	0.786	0.913	1.043	1.175	1.453	1.741	2.039	2.346	2.703	2.978	3.305	3.884	4.403	4.906	5.393
2800	0.882	1.025	1.170	1.318	1.622	1.940	2.267	2.605	2.950	3.300	3.653	4.278	4.833	5.362	5.869
3200	0.976	1.131	1.292	1.455	1.785	2.132	2.491	2.854	3.222	3.596	3.972	4.634	5.209	5.751	6.255
3600	1.066	1.235	1.408	1.585	1.943	2.316	2.698	3.087	3.476	3.871	4.265	4.950	5.536	6.070	6.553
4000	1.154	1.336	1.523	1.712	2.096	2.493	2.895	3.305	3.713	4.122	4.527	5.228	5.806	6.320	6.756
5000	1.362	1.575	1.790	2.008	2.446	2.893	3.341	3.785	4.224	4.649	5.061	5.739	6.232	6.592	6.806
6000	1.564	1.803	2.044	2.288	2.773	3.256	3.730	4.190	4.626	5.038	5.420	5.982	6.268	6.314	6.117
7000	1.748	2.008	2.270	2.532	3.051	3.554	4.034	4.480	4.890	5.251	5.557	5.897	5.837	5.407	4.581
8000	1.920	2.200	2.478	2.55	3.292	3.798	4.260	4.667	5.012	5.282	5.463	5.461	4.895
